弹性支撑对机械设备机脚振动级的影响研究

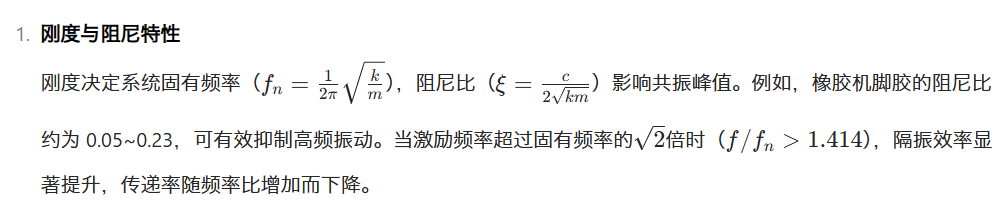

一、弹性支撑的隔振原理与关键参数

二、弹性支撑对振动级的影响机制

1. 频率响应特性
   • 低频隔振：弹性支撑的固有频率应避开激励源主频段。例如，BlokSet 开关柜的弹性支撑固有频率设计为 10~15Hz，避开地震波 3~8Hz 的共振区间，加速度衰减率达 40%。
   • 高频抑制：橡胶材料的粘弹性可吸收高频能量（如发动机机抖 300~1000Hz），而弹簧支撑需通过附加阻尼（如棉毡）抑制驻波效应。某发动机台架通过在过渡梁两端添加 3.1kg 阻尼质量块，使 1000Hz 附近振动级降低 8dB。
2. 非线性动态调节
   部分弹性支撑采用多刚度设计，例如液压机脚胶在小振幅时刚度为 0.5N/mm，大振幅时提升至 1.5N/mm，实现 “小震柔性缓冲、大震刚性保护”。这种自适应特性使柜体在 9 度地震中振幅控制在 2mm 以内，优于国标限值（5mm）。

三、工程应用与优化策略

（一）典型案例分析

1. 汽车发动机机脚胶
   橡胶机脚胶通过弹性层将发动机振动降低 30~50 分贝，液压机脚胶在怠速时车内噪音仅 42 分贝（图书馆级），而普通橡胶机脚胶为 55 分贝（正常交谈级）。老化后的机脚胶因橡胶硬化，振动传递率增加，导致怠速抖动加剧、油耗上升 8%-12%。
2. 工业设备隔振系统
   • 开关柜抗震设计：弹性支撑通过动态缓冲（衰减率 40%-60%）、三维位移补偿（±3mm）及应力释放，使地震响应谱加速度降低 40%，设备完好率从 85% 提升至 98%。
   • 冷却塔弹簧减震垫：采用多段刚度设计，隔振效率达 90% 以上，同时降低设备能耗，延长使用寿命。

（二）优化方法

1. 材料选择与结构设计
   • 材料对比：橡胶适用于中高频（100~1000Hz），弹簧适合低频（<50Hz），空气弹簧可实现超低频隔振（<10Hz）。例如，CUBE 弹性支撑通过弓形结构将固有频率降至 2.2Hz，隔振效率达 95%。
   • 结构协同：机脚与弹性支撑需形成 “刚性框架 + 柔性缓冲” 体系。例如，BlokSet 柜体的 C 形骨架承担 70% 结构应力，弹性支撑吸收 30% 振动能量，抗倾覆力矩提升 50%。
2. 动态特性调控
   • 刚度匹配：通过调整支撑刚度使系统固有频率避开激励频段。例如，激光惯组减振系统通过优化减振器布置，使三个方向转动频率接近，避免局部共振。
   • 阻尼增强：在弹簧支撑中添加阻尼材料（如氟橡胶），或采用液压介质增加能量耗散。某发动机测试台通过弹簧阻尼器（阻尼系数 0.1-0.3Ns/mm）将操作振动衰减 60%。
3. 标准与测试验证
   依据 ISO 10846-5 和 GB/T 22159.5，采用驱动点法或直接法测量弹性支撑的动态刚度，确保在 1~200Hz 范围内满足设计要求。例如，弹性支撑需通过 IEC 61587-3 振动测试（5-500Hz，加速度 20m/s²），验证其在复杂工况下的稳定性。

四、长期性能与失效分析

五、结论与展望

1. 智能材料应用：形状记忆合金、磁流变液等智能材料实现动态刚度实时调节。
2. 多物理场耦合：结合热 - 结构 - 声学耦合分析，优化极端工况下的隔振性能。
3. 全生命周期管理：建立弹性支撑老化预测模型，实现预防性维护。
